Gönderen Konu: 8. Arduino ile PIR sensörlü alarm devresi  (Okunma sayısı 2768 defa)

0 Üye ve 1 Ziyaretçi konuyu incelemekte.

11 Ekim 2015, 16:42:13
Çevrimiçi Hasan ERTÜRK
*
İleti: 498
Karma 3
Profili Görüntüle Spina Bifida
<iframe width="640" height="385" src="//www.youtube.com/embed/QbMN2lsstF0?fs=1&start=" frameborder="0" allowfullscreen></iframe>

Bu dersimizde arduino ve PIR (hareket) sensörü kullanarak alarm devresi yapmayı öğreneceğiz. PIRsensörü hareket algıladığında isteğe bağlı olarak bir lambayı yakacağız ya da bir sirenin çalmasını sağlayacağız. Sistem aynı zamanda da programda belirlediğimiz bir telefon numarasını otomatik ararayarak daha önce kaydettiğimiz bir sesi dinletecektir.

Ses kayıt modülünün kullanımı:
Kayıt modülüne besleme gerilimi uygulandıktan sonra REC butonu basılır ve telefon açıldığında açıldığında dinletilmek istenen ses kayıt edilir. Modül maksimum 10 saniyelik bir ses kaydını alabilmektedir. REC butonu bırakıldığında kayıt işlemi tamamlanmış olur. Ses kaydınındevamlı dinlenebilmesi için kayıt modülü üzerindeki kısa devre elemanı aşağıdaki resimde görüldüğü şekilde P-E konumunda olmalıdır.













ISIS Devre şeması


ARES Baskı devresi


Malzeme listesi:


Arduino kodları:
Kod:
Kodlari sadece uyeler gorebilir. Lutfen Uye Olun ya da Giris Yapin.
« Son Düzenleme: 30 Eylül 2016, 21:27:17 Gönderen: fatek »



15 Ekim 2015, 21:52:22
Yanıtla #1
Çevrimiçi Hasan ERTÜRK
*
İleti: 498
Karma 3
Profili Görüntüle Spina Bifida

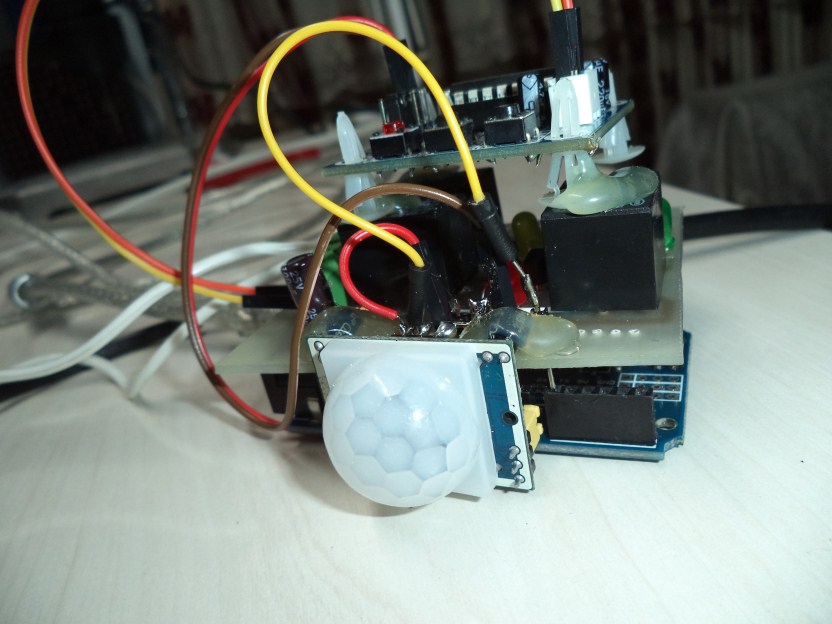

Konuya ait video ve resimler eklenmiştir.
