3 fazlý asm motor

Ýki adet 3 fazlý ASM çalýþtýrýlacaktýr,
Baþlatma butonuna basýnca iki motor çalýþacaktýr
Baþlatma butonu býrakýlýnca birinci motor hemen duracaktýr
Baþlatma butonu býrakýlýnca ikinci motor 10 saniye sonra duracaktýr
Durdurma butonuna basýldýðýnda her iki motor hemen duracaktýr
Motor iki kumanda merkezli çalýþtýrýlabilecektir
Kumanda ve Güç devresini çiziniz.
final ödevim yardýmcý olabilecek varmý ?
EKTS programýnda çizicem

1-2 saat vakit ayýrmak gerek.

1-2 saat vakit ayýrmak gerek.

hocam yardýmcý olursanýz sevinirim

hocam þuraya kadar yaptým ama birkaç eksiði var

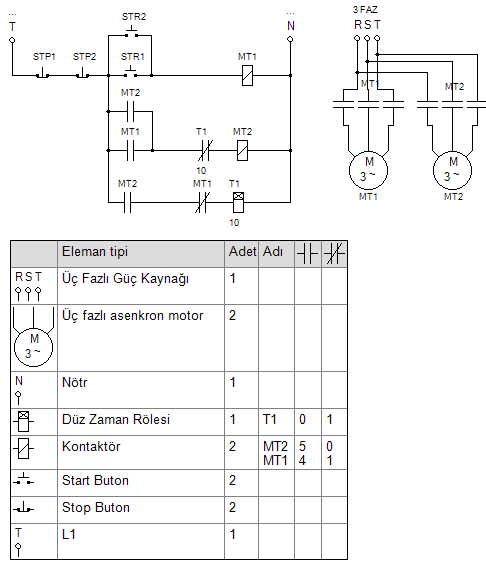

Bakalým.



Soruda yazmadýðý için aþýrý akým rölesi eklenmemiþtir. Ýstenmesi halinde eklersiniz.
