Nokia 5110 LCD Ekran Kullanımı

Bu dersimizde nokia5110 ekranına arduino ile yazı ve resim yazdırma olayını öğreneceğiz.

5110 lcd kullanımı hakkında video:
Meraklı maymundan Çağan Bey güzel anlatmış. Ben de faydalandım. Buradan video için kendisine teşekkür ederiz.

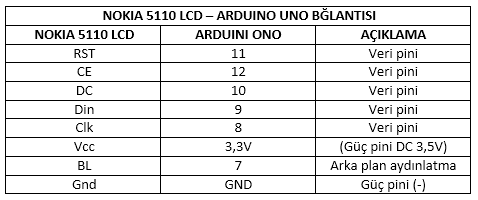

Nokia 5110 lcd ile arduino arasındaki bağlantılar:

Arduino kütüphanesinin eklenmesi:
Nokia 5110 lcd ekranı arduino ile beraber kullanabilmek için 5110 kütüphanesini arduino programımıza eklememiz gerekiyor. Söz konusu kütüphaneyi buraya tıklayıp çevrimiçi olarak ya da kütüphane yapımcısının sitesinden indirebilirsiniz.

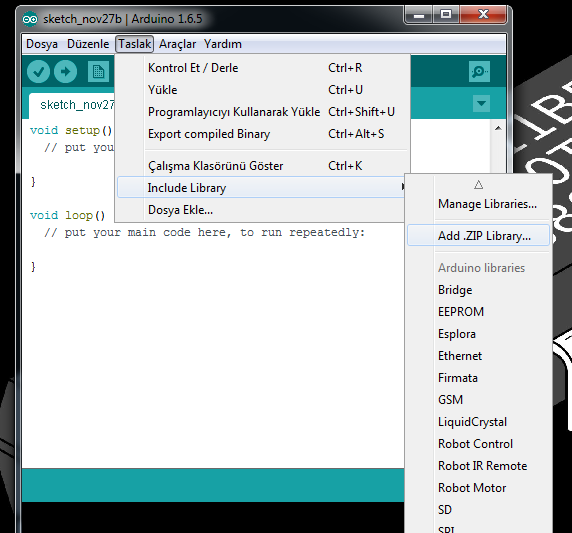

Kütüphanemizi indirdikten sonra aşağıdaki resimde görüldüğü şekilde kütüphane dosyamızı çağırıp arduino programımıza ekliyoruz. Bu işlemi her uygulama için ayrı ayrı yapmamıza gerek yok. Bir kere eklendi mi tamamdır.

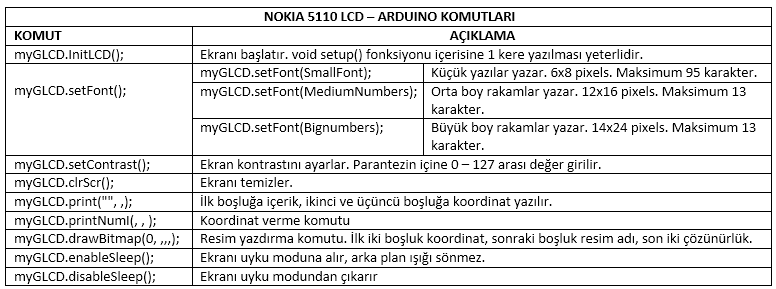

Nokia 5110 LCD kütüphanesi komutları:

Ekrana resim yazdırma:

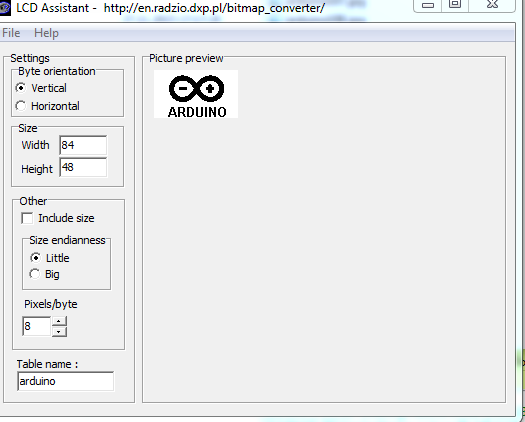

Ekrana resim yazdırmak için öncelikle internetten bmp uzantılı bir resim buluyoruz. Paintte de kendiniz hazırlayabilirsiniz. Daha sonra bu resimi LCD Assitant programı ile c uzantılı olacak şekilde kaydedip arduinoprojemizin bulunduğu klasöre atıyoruz.

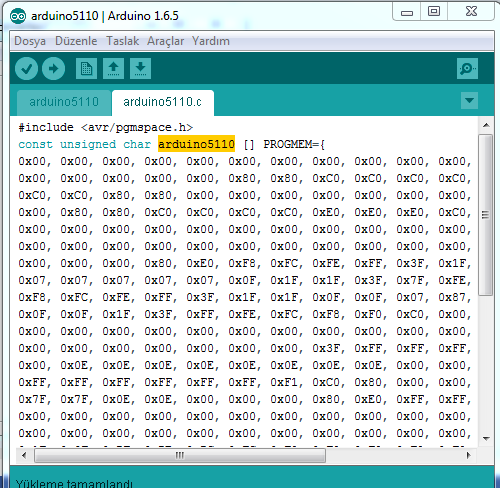

İlgili proje dosyamız açıldığında bu c uzantılı dosya program sekmesinde görüntülenecektir.

4'lü gruplar halinde verilen kodların üzerinde yazan satırlardaki kodları aşağıdaki kodlarla değiştiriyoruz.

#include <avr/pgmspace.h>
const unsigned char arduino5110 [] PROGMEM={

Bu örnekte c uzantılı dosyamızın adı arduino5110 olduğundan 2. satırdaki arduino5110 yazısına dikkat ediniz. Bu bölümü kendinize göre düzenleyiniz.

Arduino kodlarımız:
#include <LCD5110_Basic.h> // LCD kütüphanesi eklendi
extern uint8_t SmallFont[];
LCD5110 myGLCD(8,9,10,11,12); // CD pinlerinin hangi Arduino pinlerine bağlı olduğunu belirtiyoruz
extern uint8_t arduino5110[]; // Eklemek istediğimiz resimi belirttik
void setup()
{
  pinMode(7, OUTPUT); // LCD ekranın arkaplan aydınlatmasına giden pini çıkış olarak ayarlıyoruz
  digitalWrite(7,HIGH); // Ekrana aydınlatıldı
  myGLCD.InitLCD(); // Ekranı başlatıldı
  myGLCD.setContrast(70); //0 ila 127 arası bir değer verilebilir
}
void loop()
{
    myGLCD.clrScr(); //Ekranı temizliyoruz.
    myGLCD.drawBitmap(0, 0, arduino5110, 84, 48); //Resmi çizildi.
    delay(1000); //1 sn bekle
    myGLCD.clrScr(); //Ekranı temizliyoruz
    myGLCD.setFont(SmallFont);
    myGLCD.print("TEMRINLERIM", CENTER, 12);
    myGLCD.print(".ORG", CENTER, 18);
    myGLCD.print("05443420138", CENTER, 36);
    delay(1000); // 1 sn bekle
}

Bu kodlara ait video görüntüsü:

Arduino dosyaları ve LCD Assistant programını çevrimiçi indirmek için tıklayınız.
